EMIDC26S5/6000FPP



EMIDC26S5V6000FPP.rar

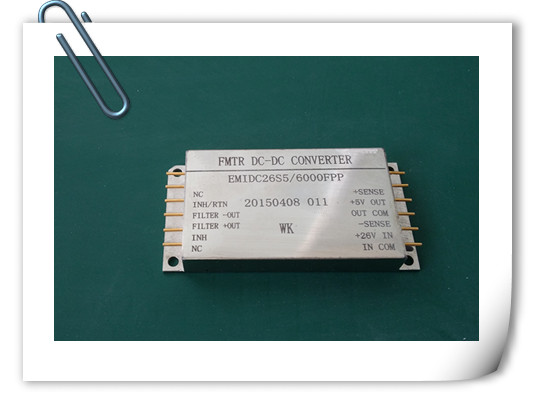

1： 产 品 特 点:（外观图见下图)



Ø         输 出  功 率:   30W  - 50W
Ø         输入直流电压范围：  18V～36V（额定电压26V）,(50W输入电压范围20 - 32V)
Ø         工作温度范围(TC):  -55℃～+105℃(50W -55℃～+85℃)
Ø         工 作  频 率： 600kHz
Ø         全密封金属外壳
Ø         输入，输出，外壳相互隔离
Ø         绝缘电阻：R≥100MΩ（直流500V）
Ø         具有短路�；ぃ构δ�
Ø         过流保护130％-150％
Ø         内置EMI输入滤波器
Ø         输出纹波小，可靠性高,
Ø         输出电压与输入电压可由客户自由定制
Ø         引脚功能与Interpoint公司同类产品相同

2：性 能 描 述:
该DC/DC变换器输出功率为30W（50W)，采用SMT工艺制造,全密封金属外壳封装；单端有源钳位PWM控制，并且输入端加入EMI输入滤波器，抗干扰能力强，效率较高，输出纹波低，满足微电路�？樽脊娣禨J20668
3：引用范围
   陆地武器供电系统等
4：产品类别（表1）

单路
EMIDC28S5/6000FPP，EMIDC26S15/3000FPP ,EMIDC26S28/1700FPP
双路
可以订制

5：技术性能（表2，表3）
                                     表2

序号
特性
条件（除另有规定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0
EMIDC26S5/6000
     FPP
EMIDC26S15/3000
FPP
EMIDC26S28/1700
FPP
最小值  最大值
最小值  最大值
最小值  最大值
1
输入电压V
全温
18        36
20           32
20          32
2
输出电压V
IO=满载      常温
           高低温
4.90      5.10
4.80      5.20
14.90     15.10
14.80     15.20
23.90     24.10
23.80     24.20
3
输出电流A
VIN=18-36V
6
3
1.7
4
输出纹波
电压/mV
BW=10KHZ-20MHZ
IO=满载，常温
60
120
180
5
效率/％
IO=满载   常温
        高低温
83
86
86
6
绝缘电阻/MΩ
输入对输出，输入对壳，输出对外壳Ta=25℃
＞100
＞100
＞100
7
禁止功能
Ta=25℃
拉到输入地，输出禁止
有
有
有
8
输出过冲/mV
VIN=26V  IO=满载
500
500
1000
10
短路保护
Ta=25℃
有
有
有
11
负载瞬变输出电压变化/mV
50％负载到满载
满载到50％负载
±600
±700
±700
12
负载瞬变输出电压恢复时间/mS
50％负载到满载
满载到50％负载
0.3
0.3
0.3



6：引出引脚功能说明（表4 ，， 图1）
                     图1

                                            表4

引脚号
功能
引脚号
功能
1
空端
7
输入地端
2
禁止地端
8
输入正端
3
滤波器输出负
9
输出感应负端
4
滤波器输出正
10
输出地端
5
禁止端
11
输出正端
6
空端
12
输出正感应端





7：封装外形尺寸（图2）

8：产品型号命名说明
