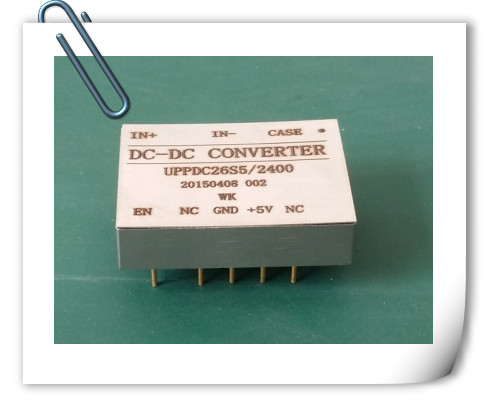

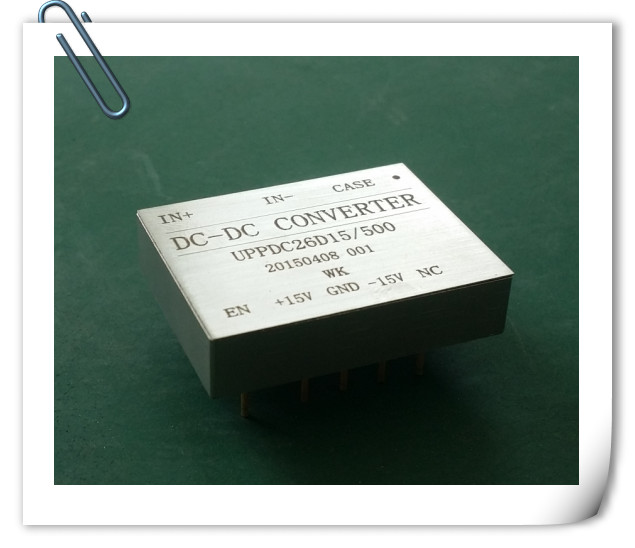

1： 产 品 特 点:（外观图见右图）
Ø 输 出 功 率: 15W
Ø 输入直流电压范围： 16V～40V（额定电压26V）
Ø 工作温度范围(TC): -55℃～+105℃
Ø 工 作 频 率： 300kHz
Ø 全密封金属外壳
Ø 输入，输出，外壳相互隔离
Ø 绝缘电阻：R≥100MΩ（直流500V）
Ø 具有短路保护，禁止功能
Ø 过流保护130％-150％
Ø 内置L型输入滤波器
Ø 输出纹波小，可靠性高。
Ø 输出电压与输入电压可由客户自由定制
2：性 能 描 述:
该DC/DC变换器输出功率为15W，采用SMT工艺制造,全密封金属外壳封装；单端反激PWM控制，效率较高，输出纹波低，满足微电路模块准规范SJ20668
3：引用范围
陆地武器供电系统等
4：产品类别（表1）
|
单路 |
UPPDC26S5/2400, UPPDC26S12/1250, UPPDC26S15/1000 |
|
双路 |
UPPDC26D12/625, UPPDC26D15/500 |
5：技术性能（表2，表3）
表2
|
序号 |
特性 |
条件（除另有规定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0 |
UPPDC26S5/2400 |
UPPDC26S12/1250 |
UPPDC26S15/1000 |
|
最小值 最大值 |
最小值 最大值 |
最小值 最大值 |
|
1 |
输入电压V |
全温 |
16 40 |
16 40 |
16 40 |
|
2 |
输出电压V |
IO=满载 常温
高低温 |
4.90 5.10
4.80 5.20 |
11.90 12.10
11.80 12.20 |
14.90 15.10
14.80 15.20 |
|
3 |
输出电流A |
VIN=16-40V |
2.4 |
1.25 |
1 |
|
4 |
输出纹波
电压/mV |
BW=10KHZ-20MHZ
IO=满载，常温 |
60 |
80 |
100 |
|
5 |
效率/％ |
IO=满载 常温
高低温 |
80 |
82 |
83 |
|
6 |
绝缘电阻/MΩ |
输入对输出，输入对壳，输出对外壳Ta=25℃ |
＞100 |
＞100 |
＞100 |
|
7 |
禁止功能 |
Ta=25℃
拉到输入地，输出禁止 |
有 |
有 |
有 |
|
8 |
输出过冲/mV |
VIN=26V IO=满载 |
200 |
300 |
500 |
|
10 |
短路保护 |
Ta=25℃ |
有 |
有 |
有 |
|
11 |
负载瞬变输出电压变化/mV |
50％负载到满载
满载到50％负载 |
±200 |
±300 |
±300 |
|
12 |
负载瞬变输出电压恢复时间/mS |
50％负载到满载
满载到50％负载 |
3 |
3 |
3 |
表3
|
序号 |
特性 |
条件（除另有规定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0 |
UPPDC26D12/625 |
UPPDC26D15/500 |
|
|
最小值 最大值 |
最小值 最大值 |
最小值 最大值 |
|
1 |
输入电压V |
全温 |
16 40 |
16 40 |
16 40 |
|
2 |
输出电压V |
IO=满载 常温
高低温 |
±11.90±12.10
±11.80±12.20 |
±14.90 ±15.10
±14.80 ±15.20 |
|
|
3 |
输出电流A |
VIN=16-40V |
0.625 |
0.5 |
|
|
4 |
输出纹波
电压/mV |
BW=10KHZ-20MHZ
IO=满载，常温 |
60 |
80 |
|
|
5 |
效率/％ |
IO=满载 常温
高低温 |
82 |
82 |
|
|
6 |
绝缘电阻/MΩ |
输入对输出，输入对壳，输出对外壳Ta=25℃ |
＞100 |
＞100 |
|
|
7 |
禁止功能 |
Ta=25℃
拉到输入地，输出禁止 |
有 |
有 |
|
|
8 |
输出过冲/mV |
VIN=26V IO=满载 |
300 |
300 |
|
|
10 |
短路保护 |
Ta=25℃ |
有 |
有 |
|
|
11 |
负载瞬变输出电压变化/mV |
50％负载到满载
满载到50％负载 |
±300 |
±300 |
|
|
12 |
负载瞬变输出电压恢复时间/mS |
50％负载到满载
满载到50％负载 |
3 |
3 |
|
6：引出引脚功能说明（表4 图1）
图1
表4
|
引脚号 |
功能 |
引脚号 |
功能 |
|
单路 |
双路 |
单路 |
双路 |
|
1 |
外壳端 |
外壳端 |
5 |
空端 |
输出正 |
|
2 |
输入地 |
输入地 |
6 |
输出地 |
输出地 |
|
3 |
输入正 |
输入正 |
7 |
输出正 |
输出负 |
|
4 |
禁止端 |
禁止端 |
8 |
空端 |
空端 |
7：封装外形尺寸（图2）
8：产品型号命名说明
