DC26S5V1000A.rar

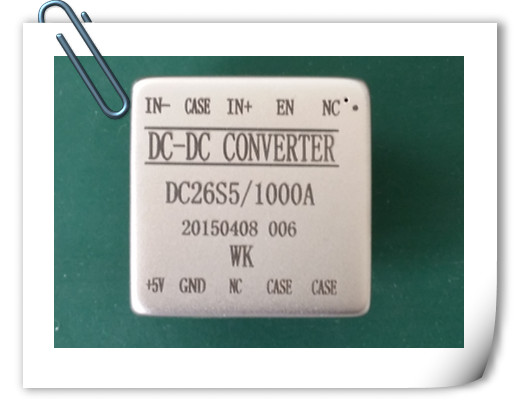

1： 产 品 特 点:（外观图见右图）
Ø 输 出 功 率: 6W
Ø 输入直流电压范围： 16V～40V（额定电压26V）
Ø 工作温度范围(TC): -55℃～+105℃
Ø 工 作 频 率： 200kHz
Ø 全密封金属外壳
Ø 输入，输出，外壳相互隔离
Ø 绝缘电阻：R≥100MΩ（直流500V）
Ø 具有短路保护，禁止功能
Ø 输出纹波小。可靠性高.
2：性 能 描 述:
该DC/DC变换器输出功率为6W，采用SMT工艺制造,全密封金属外壳封装；单端反激PWM控制，效率较高，输出纹波低，满足微电路模块准规范SJ20668
3：引用范围
陆地武器供电系统等
4：产品类别（表1）
|
单路 |
DC26S3R3/2000A, DC26S5/1200A, DC26S12/500A, DC26S15/400A, DC26S24/250A |
|
双路 |
DC26D5/600A, DC26D12/250A, DC26D15/200A |
5：技术性能（表2，表3，表4）
表2
|
序号 |
特性 |
条件（除另有规定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0 |
DC26S3R3/2000A |
DC26S5/1200A |
DC26S12/500A |
|
最小值 最大值 |
最小值 最大值 |
最小值 最大值 |
|
1 |
输入电压/V |
全温 |
16 40 |
16 40 |
16 40 |
|
2 |
输出电压/V |
IO=满载 常温
高低温 |
3.20 3.40
3.15 3.45 |
4.90 5.10
4.80 5.20 |
11.90 12.10
11.80 12.20 |
|
3 |
输出电流/A |
VIN=16-40V |
2 |
1.2 |
0.5 |
|
4 |
输出纹波电压
/mV |
BW=10KHZ-20MHZ
IO=满载，常温 |
60 |
60 |
100 |
|
5 |
效率/％ |
IO=满载 常温
高低温 |
78 |
80 |
82 |
|
6 |
绝缘电阻/MΩ |
输入对输出，输入对壳，输出对外壳Ta=25℃ |
＞100 |
＞100 |
＞100 |
|
7 |
禁止功能 |
Ta=25℃
拉到输入地，输出禁止 |
有 |
有 |
有 |
|
8 |
输出过冲/mV |
VIN=26V IO=满载 |
200 |
200 |
300 |
|
10 |
短路保护 |
Ta=25℃ |
有 |
有 |
有 |
|
11 |
负载瞬变输出电压变化/mV |
50％负载到满载
满载到50％负载 |
±100 |
±200 |
±300 |
|
12 |
负载瞬变输出电压恢复时间/mS |
50％负载到满载
满载到50％负载 |
3 |
3 |
3 |
表3
|
序号 |
特性 |
条件（除另有规定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0 |
DC26S15/400A |
DC26S24/250A |
|
|
最小值 最大值 |
最小值 最大值 |
最小值 最大值 |
|
1 |
输入电压/V |
全温 |
16 40 |
16 40 |
|
|
2 |
输出电压/V |
IO=满载 常温
高低温 |
14.90 15.10
14.80 15.20 |
23.90 24.10
23.80 24.20 |
|
|
3 |
输出电流/A |
VIN=16-40V |
0.4 |
0.25 |
|
|
4 |
输出纹波电压
/mV |
BW=10KHZ-20MHZ
IO=满载，常温 |
100 |
200 |
|
|
5 |
效率/％ |
IO=满载 常温
高低温 |
82 |
82 |
|
|
6 |
绝缘电阻/MΩ |
输入对输出，输入对壳，输出对外壳Ta=25℃ |
＞100 |
＞100 |
|
|
7 |
禁止功能 |
Ta=25℃
拉到输入地，输出禁止 |
有 |
有 |
|
|
8 |
输出过冲/mV |
VIN=26V IO=满载 |
500 |
1000 |
|
|
10 |
短路保护 |
Ta=25℃ |
有 |
有 |
|
|
11 |
负载瞬变输出电压变化/mV
|
50％负载到满载
满载到50％负载 |
±300 |
±500 |
|
|
12 |
负载瞬变输出电压恢复时间/mS |
50％负载到满载
满载到50％负载 |
3 |
3 |
3 |
表4
|
序号 |
特性 |
条件（除另有规定）
TC=-55℃～+105℃
VIN=26±0.2V,CL=0 |
DC26D5/600A |
DC26D12/250A |
DC26D15/200A |
|
最小值 最大值 |
最小值 最大值 |
最小值 最大值 |
|
1 |
输入电压/V |
全温 |
16 40 |
16 40 |
16 40 |
|
2 |
输出电压/V |
IO=满载 常温
高低温 |
±4.90 ±5.10
±4.80 ±5.20 |
±11.9±12.10
±11.8±12.20 |
±14.90±15.10
±14.80±15.20 |
|
3 |
输出电流/A |
VIN=16-40V |
0.6 |
0.25 |
0.2 |
|
4 |
输出纹波电压
/mV |
BW=10KHZ-20MHZ
IO=满载，常温 |
80 |
100 |
120 |
|
5 |
效率/％ |
IO=满载 常温
高低温 |
82 |
82 |
82 |
|
6 |
绝缘电阻/MΩ |
输入对输出，输入对壳，输出对外壳Ta=25℃ |
＞100 |
＞100 |
＞100 |
|
7 |
禁止功能 |
Ta=25℃
拉到输入地，输出禁止 |
有 |
有 |
有 |
|
8 |
输出过冲/mV |
VIN=26V IO=满载 |
200 |
300 |
500 |
|
10 |
短路保护 |
Ta=25℃ |
有 |
有 |
有 |
|
11 |
负载瞬变输出电压变化/mV |
50％负载到满载
满载到50％负载 |
±300 |
±500 |
±500 |
|
12 |
负载瞬变输出电压恢复时间/mS |
50％负载到满载
满载到50％负载 |
3 |
3 |
3 |
6: 引出引脚功能说明 （图1，表5）
图1
表5
|
引脚号 |
功能 |
引脚号 |
功能 |
|
单路 |
双路 |
单路 |
双路 |
|
1 |
空端 |
空端 |
6 |
输出正 |
输出正 |
|
2 |
禁止端 |
禁止端 |
7 |
输出地 |
输出地 |
|
3 |
输入正 |
输入正 |
8 |
空端 |
输出负 |
|
4 |
外壳端 |
外壳端 |
9 |
外壳端 |
外壳端 |
|
5 |
输入地 |
输入地 |
10 |
外壳端 |
外壳端 |
7： 封装外形图尺寸 （图2）
图2
8：产品型号命名说明（图3）
图3
